常見的傾斜固定式

螺旋輸送機

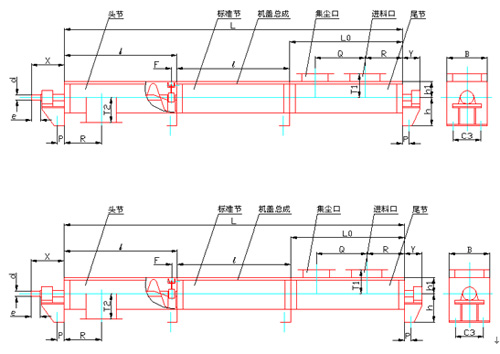

，其結構比較簡單。主要由驅動裝置，料槽，螺旋軸，驅動端軸承，中間吊掛軸承，尾部端軸承，進料口，卸料口等部分組成，如下圖所示：

圖2-1

螺旋輸送機

1.電動機    2.聯軸器      3.蝸輪蝸桿減速器   4 .聯軸器    5.驅動端軸承

6.中間吊掛軸承 7.尾部端軸承 8.螺旋軸   9.進料口   10.卸料口

由于設計的螺旋輸送機的長度為12米。為了制造,安裝以及運輸?shù)姆奖?span>,其槽體和螺旋軸均采取分節制造,頭節長2.5米,接著是2.5米、2米、2.5米長的中間節，尾節長2.5米，靠螺栓聯接,并用中間軸承支承。同時,為了_分節裝配后輸送機的整體剛度,槽體的連接處和螺旋軸的連接處需分開一段距離。由于物料在

螺旋輸送機
